Tuotteen kuvaus

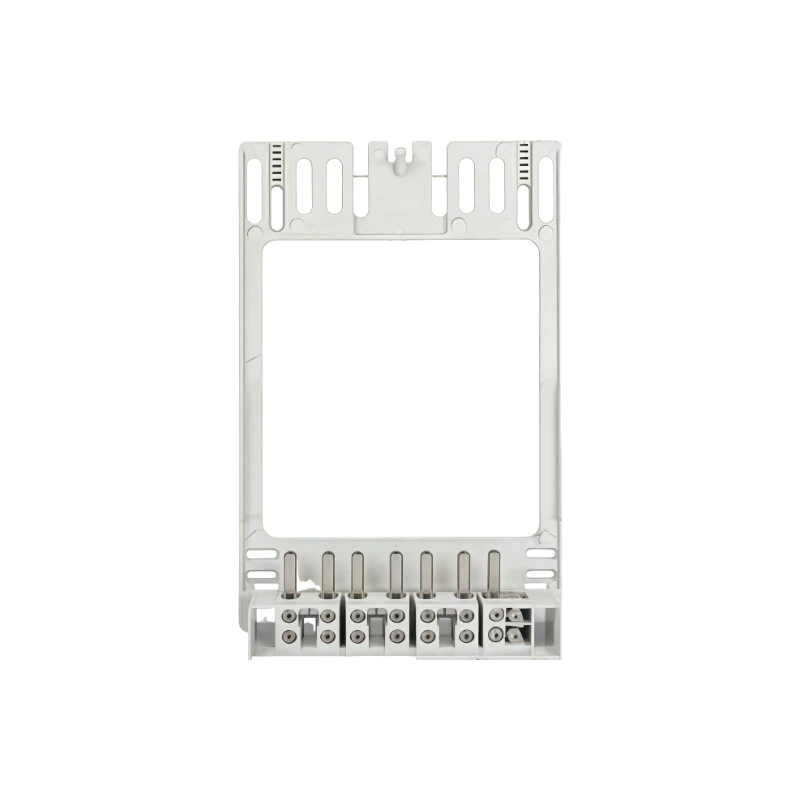

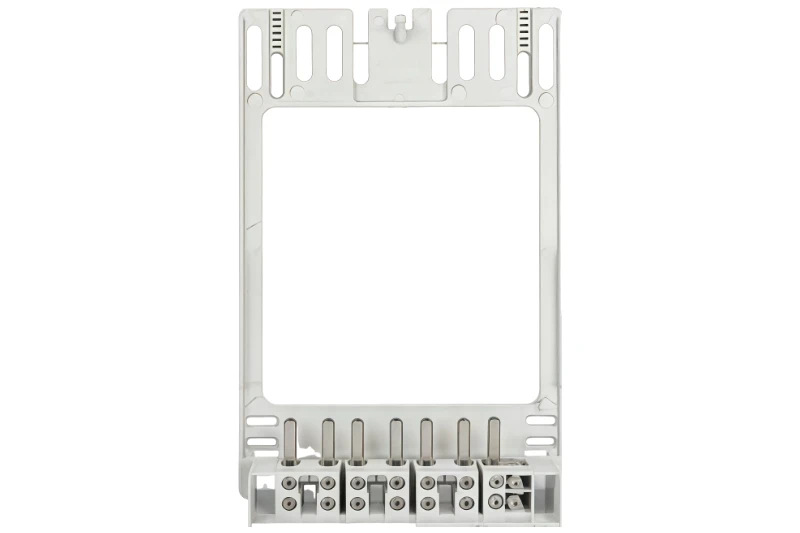

Three Phase Clearance Connector 60A on kompakti riviliitin, joka on suunniteltu tulo- ja ulostulokaapelien liittämiseen ja eristyssuojaukseen kolmivaiheisissa 60 A:n AC-piireissä. Se on suunniteltu pienten ja keskisuurten tehtaiden kaupallisiin energianmittauspaneeleihin ja jakelukeskuksiin, ja siinä yhdistyvät jäykkä polykarbonaattikotelo, tinatut kuparikoskettimet ja suuren -vääntömomentin -löystymisenestoruuvit yhden kosketuksen-turvamoduulissa.

Löystyneiden liitäntäliuskojen sijaan, jotka vähitellen palautuvat ja ylikuumenevat, paneelien rakentajat saavat kiinteän johdotuskohdan, joka pitää kaikki liitokset tiiviinä, viileinä ja helposti tarkastettavissa koko paneelin käyttöiän ajan.

Tekniset parametrit

Alla on lueteltu tyypilliset 60A kolmivaiheisten -riviliittimien luokitukset. Tarkat arvot vahvistetaan paneelipiirustuksestasi tai teknisistä tiedoistamme, molemmat saatavilla pyynnöstä.

Parametri	Arvo
Nimellis jatkuva virta	60A
Nimellisjännite	275 VAC (L-N / L-G), 440 VAC (L-L)
Lankasarja (kupari)	10–25 mm² (8–4 AWG)
Terminaalin tyyppi	Putkimainen ruuvi, suositeltu kiristysmomentti Suurin tai yhtä suuri kuin 1,2 N·m
Löystymistä estävä{0}}muotoilu	Korkean-vääntömomentin yhdistelmä-uraruuvi (litteä + poikkiväännin)
Yhteysmateriaali	Tinattua kuparia
Asunnon materiaali	Paloa{0}}hidastava polykarbonaatti (PC)
Käyttölämpötila	-40 astetta +85 asteeseen
Asennus	Paneelikiinnitys (ruuvi) tai DIN-kisko (adapteri)
Mitat (tyypillinen)	160 × 110 × 65 mm (vaihtelee mallin mukaan)
Sertifikaatit	CE/TUV/RoHS - testiraportit saatavilla pyynnöstä

product-1807-870

Tuotteen edut

Jokainen alla oleva etu yhdistää teknisen tosiasian ja hyödyn, jonka se tarjoaa paikan päällä.

Etu	Tekninen tosiasia	Ostajan etu
Korkean-vääntömomentin -löystymistä estävät ruuvit	Yhdistelmä{0}}uraruuvit kiinnittävät 10–25 mm²:n johtimet vääntömomentilla, joka on suurempi tai yhtä suuri kuin 1,2 N·m, ja ne estävät perääntymisen tärinän ja lämpösyklin vaikutuksesta.	Vakaa kosketuspaine pitää liitokset viileinä, estää kuumia kohtia 60 A:ssa ja vähentää takaisinsoittojen ylläpitoa.
Tinatut kuparikontaktit	Kupariset kosketuspinnat on tinattu-, jotta ne kestävät hapettumista ja galvaanista korroosiota vuosien käytön aikana.	Matala, vakaa kosketusresistanssi täydellä 60 A jatkuvalla kuormituksella pidentää paneelin käyttöikää.
Jäykkä PC-kotelo	Paloa hidastava{0}}polykarbonaatti kestää halkeilua ja jälkiä jopa paikallisissa lämpöhälytyksissä.	Kosketus-turvallinen eristys suojaa huoltohenkilöstöä ja kestää ankarat asennusympäristöt.
Selkeä vaiheasettelu	L1 / L2 / L3, N ja PE on järjestetty kiinteään järjestykseen pysyvällä merkinnällä.	Nopeampi johdotus, vähemmän kytkentävirheitä ja nopea silmämääräinen tarkastus paneelirakentajille.

tuotteen käyttöä koskevat varotoimet

Liitin on vankka johdotus ja eristyspiste kolmivaiheisille kaupallisille energianmittauskaapeille, joissa käyttöliitäntöjen on pysyttävä tiiviinä tarkastusjaksojen välillä. Se palvelee myös pienten ja keskisuurten tehtaiden jakotauluja, LVI- ja pumppuohjauspaneeleja sekä valaistuksen sähkönjakelua ostoskeskuksissa ja toimistorakennuksissa.

Toiminta-alueella -40 asteesta +85 asteeseen se säilyttää suorituskyvyn ulkokaapeissa, katolla olevissa laitehuoneissa ja muissa paikoissa, joissa suuret lämpötilanvaihtelut löysäisivät tavallisia terminaaleja.

FAQ

K: Kuinka kolmivaiheinen välysliitin 60A estää liittimen löysää-lämpenemistä?

V: Korkean -vääntömomentin -löystymisenestoruuvit ylläpitävät kiristysvoimaa tärinän ja lämpösyklin alaisena, kun taas tinatut kuparikoskettimet pitävät kosketusvastuksen alhaisena - nämä kaksi yhdessä estävät kosketusvastuksen nousun ja lämmön kertymisen, joita löystyneet liittimet aiheuttavat 60 A:n jännitteellä.

K: Tuetko OEM-merkintää ja koetilauksia?

V: Kyllä. Tarjoamme OEM/ODM-merkinnän, pakkauksen ja kokoonpanon sekä näytteitä arviointia varten. Takuuehdot vahvistetaan tilauskohtaisesti (12-24 kuukautta lähetyksestä).
